این پژوهش با موضوع: "PIV( particle image velocimetry)" به صورت کامل به تشریح سرعت سنجی تصویر ذرات می پردازد. شامل ۲۵ صفحه به صورت ورد قابل دانلود می باشد. موضوعات بحث شامل: مقدمه، تاریخچه، مفاهیم، اصول اساسی، تنظیمات PIV پیچیده تر، کاربردهای سرعت سنجی تصویر ذرات، نکات مثبت و منفی روش PIV، نتیجه گیری و منابع است.
مقدمه:
سرعت سنجی تصویر ذرات[۱] (PIV) یک روش نوری برای تجسم جریان است که در آموزش و پژوهش استفاده می شود. برای به دست آوردن اندازه گیری های سرعت لحظه ای و خواص مربوط به آن در سیالات استفاده می شود. سیال با ذرات ردیاب کاشته می شود که برای ذرات به اندازه کافی کوچک فرض می شود که دینامیک جریان را صادقانه دنبال می کنند (درجه ای که ذرات به طور صادقانه از جریان پیروی می کنند با عدد استوکس نشان داده می شود). سیال با ذرات حباب شده به گونه ای روشن می شود که ذرات قابل مشاهده باشند. از حرکت ذرات بذر[۲] برای محاسبه سرعت و جهت (میدان سرعت) جریان مورد مطالعه استفاده می شود.
سایر تکنیک های مورد استفاده برای اندازه گیری جریان عبارتند از: سرعت سنجی لیزری داپلر و آنمومتری با سیم داغ. تفاوت اصلی بین PIV و آن تکنیک ها این است که PIV میدان های برداری دو بعدی یا حتی سه بعدی تولید می کند، در حالی که تکنیک های دیگر سرعت را در یک نقطه اندازه گیری می کنند. در طول PIV، غلظت ذرات به گونه‌ای است که می‌توان تک تک ذرات را در یک تصویر شناسایی کرد، اما ردیابی آن بین تصاویر با قطعیت امکان‌پذیر نیست. زمانی که غلظت ذرات آنقدر کم باشد که بتوان یک ذره را دنبال کرد، به آن سرعت سنجی ردیابی ذرات می گویند، در حالی که سرعت لکه سنجی لیزری برای مواردی استفاده می شود که غلظت ذرات آنقدر زیاد است که مشاهده تک تک ذرات در یک تصویر دشوار است.

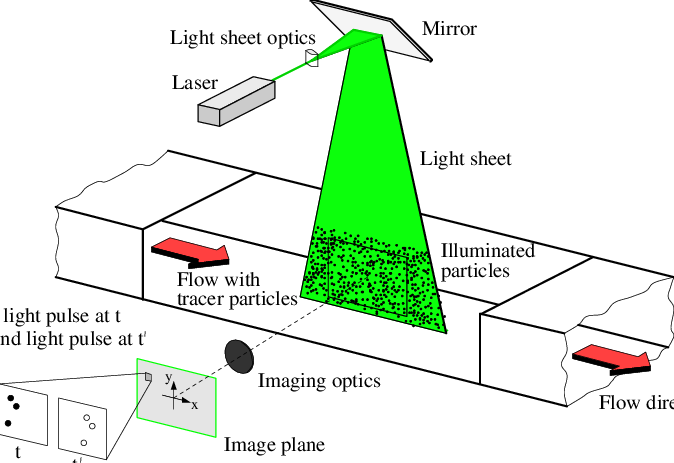

دستگاه PIV معمولی شامل یک دوربین (معمولاً یک دوربین دیجیتال با تراشه CCD در سیستم‌های مدرن)، یک بارق یا لیزر[۳] با آرایش نوری[۴] برای محدود کردن ناحیه فیزیکی روشن‌شده (معمولاً یک عدسی استوانه‌ای برای تبدیل پرتو نور به یک خط)، یک سنکرونایزر که به عنوان یک محرک خارجی برای کنترل دوربین و لیزر، ذرات کاشت و سیال مورد بررسی عمل می کند. یک کابل فیبر نوری یا راهنمای نور مایع ممکن است لیزر را به لنز متصل کند. نرم افزار PIV برای پس پردازش تصاویر نوری استفاده می شود.
تاریخچه
در حالی که روش افزودن ذرات یا اجسام به یک سیال به منظور مشاهده جریان آن احتمالاً هر از گاهی در طول اعصار مورد استفاده قرار گرفته است، هیچ کاربرد پایدار این روش شناخته شده نیست. اولین کسی که از ذرات برای مطالعه سیالات به شیوه ای سیستماتیک تر استفاده کرد، لودویگ پراندتل[۵] در اوایل قرن بیستم بود.
سرعت سنجی داپلر لیزری قبل از PIV به عنوان یک سیستم آنالیز دیجیتالی لیزری برای استفاده تحقیقاتی و صنعتی گسترده شده است. قادر به بدست آوردن تمام اندازه گیری های سرعت یک سیال در یک نقطه خاص، می توان آن را سلف فوری PIV دو بعدی در نظر گرفت. PIV خود ریشه در سرعت سنجی لکه لیزری پیدا کرد، تکنیکی که چندین گروه در اواخر دهه ۱۹۷۰ شروع به آزمایش آن کردند. در اوایل دهه ۱۹۸۰ مشخص شد که کاهش غلظت ذرات به سطوحی که بتوان ذرات منفرد را مشاهده کرد سودمند است. در این چگالی ذرات، بیشتر متوجه شد که مطالعه جریان‌ها آسان‌تر است، اگر آنها به مناطق بسیار کوچک «بازجویی[۶]» تقسیم شوند، که می‌توان آنها را به صورت جداگانه تجزیه و تحلیل کرد تا برای هر ناحیه یک سرعت ایجاد شود. تصاویر معمولاً با استفاده از دوربین های آنالوگ ضبط می شدند و برای تجزیه و تحلیل به قدرت محاسباتی زیادی نیاز داشتند.
با افزایش قدرت رایانه ها و استفاده گسترده از دوربین های CCD، PIV دیجیتال به طور فزاینده ای رایج شده است، تا جایی که امروزه تکنیک اصلی است.
فهرست مطالب:
- مقدمه: ۵
- تاریخچه ۶
- مفاهیم ۶
- سرعت سنجی چیست؟ ۶
- سرعت سنجی تصویری ذرات چیست؟ ۷
- ذرات ۸
- مشتقات مکانی و زمانی ۹
- FlowMaster توموگرافی PIV 9
- اصول اساسی ۱۰
- تکنیک و توسعه لیزر ۱۲
- مشکلات و محدودیت ها ۱۲
- برنامه در DLR 13
- تنظیمات PIV پیچیده تر ۱۴
- استریوسکوپی ۱۴
- استریوسکوپی دو صفحه ۱۵
- PIV استریوسکوپی چند صفحه ای ۱۵
- میکرو PIV 16
- PIV هولوگرافیک ۱۶
- اسکن PIV 18
- توموگرافی PIV 18
- PIV حرارتی ۱۹
- PIV هوش مصنوعی ۲۰
- پردازش زمان واقعی و برنامه های کاربردی PIV 20
- کاربردهای سرعت سنجی تصویر ذرات ۲۱
- جریان های شکست سد ۲۱
- جریان های بیوژنیک یا بیولوژیکی مهم ۲۲
- حرکت سلول های خونی در یک میکرو کانال ۲۲
- تحقیقات آیرودینامیک ۲۲
- جریان های فراصوتی ۲۳
- نکات مثبت و منفی روش PIV: 23
- نکات مثبت ۲۳
- نکات منفی ۲۴
- نتیجه گیری: ۲۴
- منابع: ۲۵
[۱] Particle image velocimetry
[۲] seeding particles
[۳] a strobe or laser
[۴] optical arrangement
[۵] Ludwig Prandtl
[۶] interrogation
