در این پژوهش به تشریح "طبقه بندی مدار های مجتمع بر اساس تکنولوژی ساخت" پرداخته ایم. فایل به صورت word و قابل ویرایش می باشد.

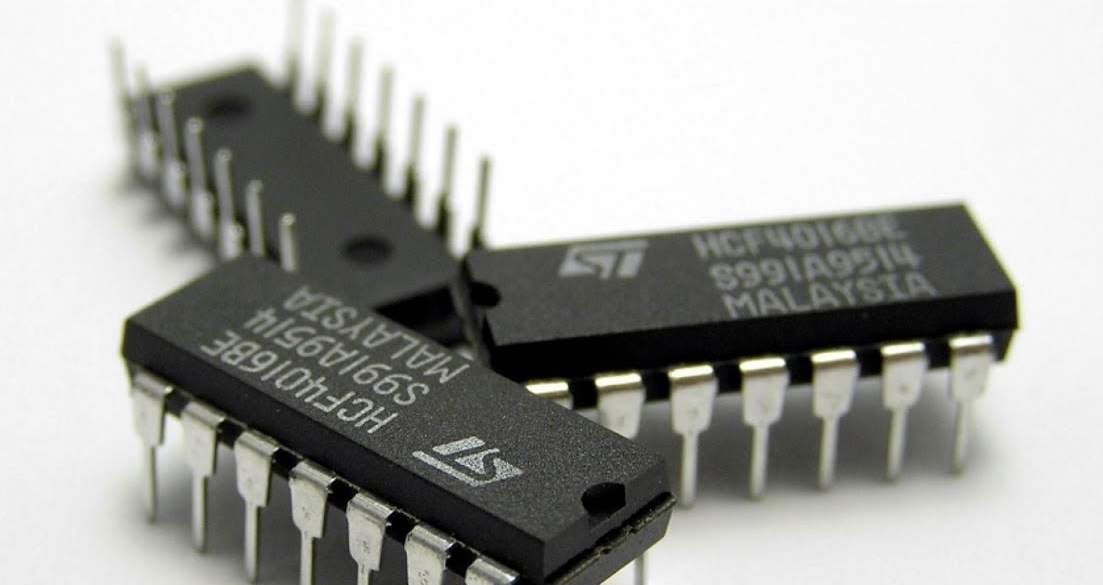

مدار های مجتمع (ic) یا آی‌سی Integrated circuit به مجموعه‌ای از مدارات الکترونیکی گفته می شود که با استفاده از مواد نیمه ‌رسانا در ابعادی کوچک ساخته می‌شوند. مدارات الکتریکی عموما شامل مقاومت، خازن، سلف و ترانزیستور می باشد. هر تراشه معمولاً حاوی تعداد بسیار زیادی ترانزیستور می‌باشد که با استفاده از فناوری پیچیده‌ای در داخل لایه ای از ماده نیمه هادی ساخته می شوند. امروزه تراشه‌ها در اکثر دستگاه‌های الکترونیکی و به ویژه رایانه‌ها در ابعادی گسترده بکار می‌روند. شرکت اینتل به عنوان مهمترین سازنده مدارات مجتمع در جهان شناخته شده است.

کاربرد مدار های مجتمع:

هر ic، وظایف خاصی را در مدار انجام می‌دهد. عموما هر ic چندین ورودی دارد که با پردازش این ورودی ها، مقادیر خروجی را تولید و در بخش خروجی خود قرار می دهند. بعضی از ریز تراشه‌ها با سیگنالهای آنالوگ کار می‌کنند و بعضی‌های دیگر با سیگنال‌های دیجیتال کار می‌کنند.
واحد پردازنده مرکزی رایانه ها (CPU) یکی از مهم ترین مدارات ساخته شده به صورت مجتمع است که میلیاردها ترانزیستور را در سطح کوچکی از نیمه هادی جای داده است.

طرز ساخت IC

Ic ها را با تعبیه مدارهای الکترونیکی در لایه‌ای نازک از سیلیسیم به اسم ویفر سیلیکون ، به صورت یک فرایند پیچیده و به صورت لایه لایه می‌سازند. تمامی مراحل ساخت ic در اتاق هایی موسوم به اتاق تمیز انجام می شود که از نظر سطح ناخالصی و طیف های نوری موجود در اتاق کاملا تحت کنترل است.

فهرست مطالب:

مقدمه: ۴
کاربرد آی‌سی: ۴
طرز ساخت آی‌سی ۴
انواع IC بر اساس تکنولوژی ساخت: ۶
تکنولوژی دیودی یا RDL: 6
تکنولوژی منطق مقاومت ترانزیستور (RTL) 7
تکنولوژی DTL: 8
تکنولوژی TTL : 9
تکنولوژی MOS: 10
تکنولوژی CMOS: 10
تشریح آی سی L6562A 12
امکانات: ۱۲
کاربرد ها: ۱۲
تشریح: ۱۳
تنظیمات پین ۱۴
Maximum ratings 15
Thermal data 15
اطلاعات کاربردی ۱۵
نتیجه گیری: ۱۸
منابع ۱۹
